Não existe proteção total contra a ação nociva de raios. O que procuramos fazer é minimizar seus efeitos destrutivos com a implantação de aparatos que possam absorvê-los ou desviá-los para a terra.

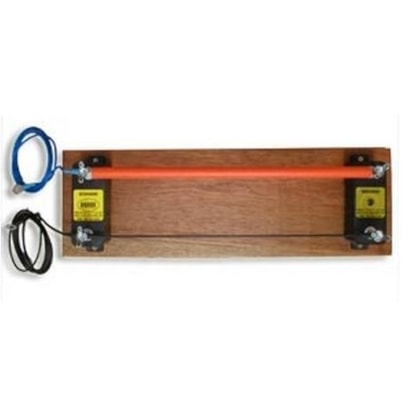

O conjunto fusível é uma proteção para evitar grandes danos ao seu aparelho eletrificador. Se corretamente instalado ele tem a capacidade de desviar para a terra raios de pequena intensidade sem se danificar. A queima do fusível se dará quando o aramado da cerca elétrica for atingido por raios de média intensidade. Quando isso ocorrer basta simplesmente fazer a substituição do fusível.

A – Indicador

B – Fusível

C – Desviador

Funcionamento:

O conjunto fusível funciona a partir de componentes construídos com óxidos metálicos que na presença de tensões inferiores a 8000 volts se comportam como uma resistência de valor muito alto. Uma vez ultrapassada a tensão de 8000 volts essa resistência cai para um valor muito baixo provocando um curto-circuito entre o fio vivo da cerca e o aterramento desviando a sobre-voltagem para o aterramento.

Instalação:

1 – instale o conjunto fusível em local seguro longe do alcance de crianças e afastado do aparelho eletrificador o suficiente para que os fios de ligação que acompanham o conjunto fiquem levemente esticados.

2 – Desligue o aparelho eletrificador.

3 – Retire o fio de alta tensão ( o que vai ligado ao fio vivo da cerca elétrica ) e instale em seu lugar o fio azul que acompanha o conjunto fusível.

4 – Instale o fio de alta tensão que você retirou do aparelho eletrificador na outra extremidade do fusível fixado sob a borboleta do indicador de fusível queimado e ligue-o ao fio vivo da cerca elétrica.

5 – Retire o fio terra ( o que vai ligado ao aterramento ) e instale em seu lugar o fio preto que acompanha o conjunto fusível.

6 – Instale o fio terra que foi retirado do aparelho eletrificador sob a porca do parafuso do indicador e ligue a garra jacaré ao aterramento.

7 – Confira se todas as ligações estão corretas e ligue o aparelho eletrificador.
